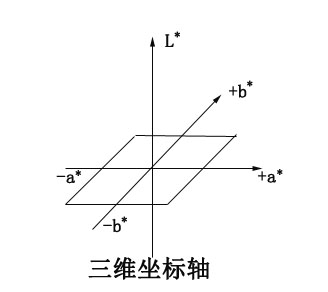

（图一）三维坐标轴

（1）样品光谱曲线的测量

① 仪器，具有紫外线、可见光、近红外光谱测试功能的分光光度，如Lamda950紫外可见近红外分光光度计及下述岛津SQH1-UV-3150分光光度计（图二）均可使用。

② 样品清洗准备，在进行光学分析前，所有样品必须清洗彻底。

③ 步骤，佩戴干净的棉纱手套（防止手上的指、油质黏附在样品上），在样品中心滴几滴乙醇，用擦镜纸旋转擦拭样品，去除所有的油脂，然后用一张干的擦镜纸擦干玻璃，放置在洁净的容器中待用。

（图二）SQHI-UV-3150分光光度计

（2）岛津SQH1-UV-3150分光光度计(如图二)玻璃样品光谱光度透射（反射）测试操作规程。

1）确认样品室内无样品后，关上样品室盖。

2）打开UV-3150电源开关。

3）打开计算机电源开关，双击桌面上的UVProbe图标进入操作系统。

4）在UVProbe界面上点击【Connect】键，出现自检画面。

5）18项自检项目，每项自检通过则该项显示绿灯，全部通过后，点击“OK”进入系统。若出现红灯亮，可关掉光度计重新连接；若仍未通过自检，说明仪器存在问题，需根据为通过自检的项目提示进行维护处理。

6）点击【Dpectrum】键进入光谱测定模式，可进行紫外可见近红外区的光谱测定。

7）参数的设定：点击菜单栏上的【M】键，点击图中【Measurement】标签，在此对话框中可选择波长测定的范围、扫描的速度、采样间隔等条件。点击图中【Instrument Parameters】标签，可选择测定种类（吸收值、透射能量、放射率）及通带（狭缝）等条件。

8）若测定样品的透射率把标准白板放入样品池侧面的光路部位，测反射率则把随机所带标准镜片放入样品池侧面的光路部位。

9）点击【Baseline】键进行基线校正，再点击【Auto Zero】键。

10）测样品的透射率，把样品放入样品室透射光路系统指定位置后，盖上样品室盖，点击【Start】键即可开始测定；测样品的反射率，取下标准镜片，把预测试玻璃面面向光路系统放置在标准白板或镜片的位置，盖上样品室盖。

11）点击【Start】键即可开始测定。测完后，取一个文件名并保存。

12）透射或反射光谱曲线出现后，点击【Data Print】在光谱曲线左侧区域显示光谱曲线所对应的各波长光所对应的单波长透射值或反射值。把鼠标放置在数据区域，单击右键，点击【Propoties】，在【interval】选项内设定数据显示波长间隔为5nm，把数据拷贝到指定的Excel表格中，以待进行色度坐标及色差的计算。

13）所有样品测试完毕后，取出样品，点击【Disconnect】键，断开仪器与电脑的链接。

14）关闭UV-3150主机。

（3）计算所依据分标准

《颜色的表示方法》（GB/T3977-2008）

《标准照明体和几何条件》（GB/T3978-2008）

《物体色的测量方法》（GB/T3979-2008）

《色彩建筑材料色度测量方法》（GB11942-89）

《建筑玻璃、可见光透射比、太阳光直接透射比、太阳能总透射比、紫外线透射比及有关窗玻璃参数的测定》（GB/T2680-94）

（4）数据处理及计算，色度计算中所用的标准色度观察者颜色匹配函数和标准照明体依据GB/T3977、GB/T3978规定，采用10°视场标准照明体D65的X₁₀、Y₁₀、Z₁₀表色系统。

色度坐标的计算：建立色度坐标计算Excel表格，各列分别输入间隔为5nm的可见光范围内波长、CIE标准照明体D65相对光谱功能分布（波长范围380nm~780nm，波长间隔5nm）、CIE1964标准色度观察者【色匹配函数x₁₀(λ)、y₁₀(λ)、z₁₀（λ）】（波长范围380~780nm，波长间隔5nm）、用分光光度计测试的玻璃样品光谱透射或反射数据（波长范围380~780nm，波长间隔5nm）。

CIE1964标准色度系统样品测量透射色三刺激值X₁₀、Y₁₀、Z₁₀计算公式如下：

X₁₀=100∑τ（λ）S（λ）x₁₀(λ)△λ/∑S（λ）y₁₀(λ)△λ

Y₁₀=100∑τ（λ）S（λ）y₁₀(λ)△λ/∑S（λ）y₁₀(λ)△λ

Z₁₀=100∑τ（λ）S（λ）z₁₀(λ)△λ/∑S（λ）y₁₀(λ)△λ

式中：X₁₀、Y₁₀、Z₁₀——CIE1964标准色度系统三刺激值；

x₁₀(λ)、y₁₀(λ)、z₁₀（λ）——CIE1964标准色度观察者色匹配函数（GB/T3979给定）；

S（λ）——CIE标准照明体D65的相对光谱功率分布（GB/T3979给定）

τ（λ）——样品测量所得光谱透射比；

λ——波长，范围为380~790nm；

△λ——波长间隔，5nm。

求出样品CIE1964标准色度系统测试三刺激值X₁₀、Y₁₀、Z₁₀后，根据下列公司计算出样品的色度坐标值L^*、a^*、b^*；

L^*=116（Y₁₀/Y_n）^1/3-16, Y₁₀/Y_n＞0.008856

a^*=500【（X₁₀/X_n）^1/3-( Y₁₀/Y_n)^1/3】, X₁₀/X_n＞0.008856

b^*=200【（X₁₀/X_n）^1/3-（Z₁₀/Z_n）^1/3】, Z₁₀/Z_n＞0.008856

式中：L^*、a^*、b^*——三维直角坐标系统的坐标值。

X₁₀、Y₁₀、Z₁₀——根据样品光谱透射数据计算所得样品CIE1964标准色度系统三刺激值；

X_n、Y_n、Z_n——完全漫反射面的三刺激值（10°视场标准照明体D65系统中X_n­­=94.81、Y_n=100、Z_n=107.32）.

上述计算只需利用Excel函数计算功能，设计好计算公式后，输入待计算色度坐标值样品的透射或反射光谱测量值后自动计算出色度坐标值。物体光谱反射色度坐标的技术只需用样品测量所得反射比R（λ）替代上述公式中的样品测量所得透射比T（λ）即可。
