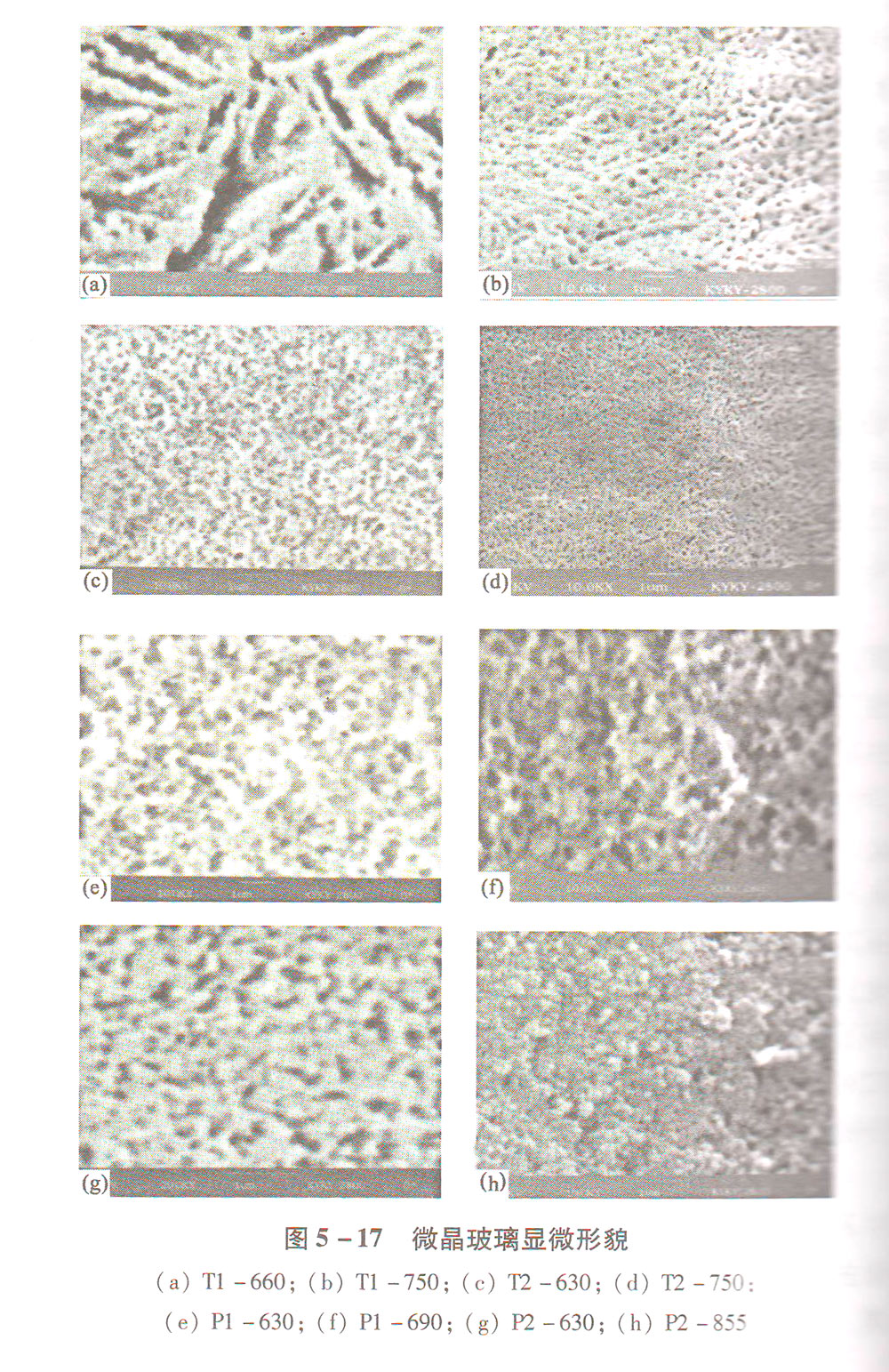

文章结尾图片为各组玻璃在不同温度保温1h后的显微结构形貌。从图可以看出，T1中析出的y-LZS为枝晶状，较粗大；其它三组微晶玻璃中的晶相呈现均匀的网络状分布。相对来讲，T2的相位结构最精细，其次为P1和P2.一般而言，枝晶结构的力学性能比网络结构的差，而且显微结构越细力学性能越好。因此，就理论上来说，T2具有最好的力学性能。事实上，近年来有不少的研究正是围绕在Li₂O-ZnO-SiO₄     系中添加Al₂O₃来增强其力学性能而展开。Demirkesen等在这方面做了大量的工作，他们发现，当用Al₂O₃部分代替ZnO时，微晶玻璃的抗弯强度得到了加强，并在Al₂O₃的质量分数为4%时出现峰值290Mpa。从T2的显微结构形态和细密程度来看，其力学性能应优于其他租分的微晶玻璃。

从以上分析可以看出，基础玻璃T1、T2、P1、P2的晶化规律并不相同，有的甚至差别很大。这主要是由成分差异引起的。早除去T3的四组玻璃中，主要调整的成分可以分为三大类：成核剂、Al₂O₃和碱金属氧化物。引入的成核剂分别为TiO₂与P₂O₅，碱金属氧化物为Li₂O、Na₂O、K₂O。
