天津锦泰玻璃 专注高温玻璃产品事业

产品大全

联系方式

电话:022-58013177
传真:022-86786257
邮件:gaowenboli@163.com
地址:天津市滨海新区汉沽区临津产业园科创新城8A
QQ:1478862731点击这里给我发消息
当前位置 -> 首页 -> 新闻中心 -> 玻璃热膨胀系数与SiO2含量的关系

新闻详情

玻璃热膨胀系数与SiO2含量的关系
 发布时间:2013年08月30日 浏览:4879
在玻璃中，网络形成体氧化物含量的多少是影响热膨胀系数的主要因素。因此，为了研究热膨胀系数与SiO2含量的关系，分别取试样D-11、D-16、D-9、D-5、D-1共5个试样进行分析。对照表一可以看出，这5个试样SiO2含量由56%逐渐增加到65%，而总碱金属含量都为16.8%。

编号

组成质量分数/%

α/（×10-7·℃-1）

SiO2

MgO

CaO

SrO

BaO

Na2O

K2O

Li2O

Al2O3

其他

D-11

56

4.8

12.4

2

2

8.6

7

1.2

3.4

2.6

86.1

D-16

58

2.8

12.4

2

2

8.6

7

1.2

3.4

2.6

85.1

D-9

60

5

10.2

0

2

12

3.6

1.2

3.4

2.6

83.5

D-5

62

0

2

0

13.2

8.6

7

1.2

3.4

2.6

81

D-1

65

1.3

1.5

2

7.4

8.6

7

1.2

3.4

2.6

76

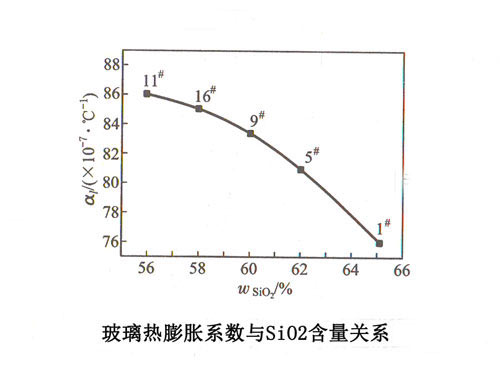

下图是玻璃热膨胀系数与SiO2含量关系的曲线图。从图中可以看出，随着玻璃组成中SiO2含量的增加，其热膨胀系数降低，这主要是由于随着SiO2含量的增加，玻璃结构中桥氧数增多，【SiO2】之间玻璃连接度增强，导致玻璃网络结构更紧凑，同时玻璃在热振动中的振幅降低，热振动的位移减少，所以热膨胀系数下降。

玻璃热膨胀系数与SiO2含量关系的曲线图



天津锦泰玻璃为您提供：耐高温玻璃、耐高温高压玻璃、锅炉视镜、观火镜玻璃、高温玻璃管、锡炉测试玻璃、高压视镜、耐高温密封胶、耐高温玻璃胶等产品

版权所有 © 天津锦泰特种玻璃科技有限公司  备案:津ICP备11001434号-2
